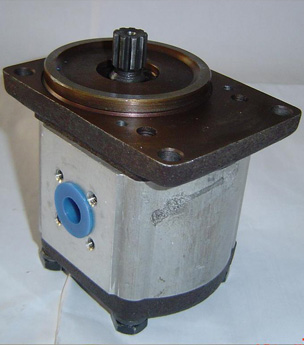

BCP系列齿轮油泵
性能参数
|
型号 |
公称排量
(mL/r) |
压力(MPa) |
转速(r/min) |
容积效率
% |
总效率
% |
|
额定 |
最高 |
额定 |
最高 |
|
BCP-4 |
4 |
25 |
30 |
3000 |
3500 |
≥90 |
≥81 |
|
BCP-6 |
6 |
|
BCP-8 |
8 |
2500 |
3000 |
|
BCP-10 |
10 |
|
BCP-16 |
16 |
2000 |
2500 |
|
BCP-20 |
20 |
20 |
25 |
2000 |
2500 |
|
BCP-22 |
22 |
18 |
23 |
外形图Ⅰ
外形图Ⅱ
外形尺寸
|
型号
尺寸 |
BCP-4 |
BCP-6 |
BCP-8 |
BCP-10 |
BCP-16 |
BCP-20 |
BCP-22 |
|
H |
42.15 |
43.9 |
45.4 |
47.8 |
52.1 |
54.4 |
56.4 |
|
L |
131 |
135 |
138 |
142 |
151 |
156 |
160 |
|
D |
15 |
15 |
20 |
20 |
20 |
20 |
20 |
渐开线花键配偶件齿形主要参数
|
5 |
内花键弧齿厚 |
Lw |
3.3210+0.048 |
|
4 |
变位系数 |
ζ |
0.375 |
|
3 |
压力角 |
α |
300 |
|
2 |
齿数 |
z |
9 |
|
1 |
模数 |
m |
1.6 |
|
序号 |
名称 |
代号 |
数值 |
|
|
|
|
