挖掘式装载机电控系统是装载机电气控制核心，其主要负责油泵电机、二运电机及系统的正常运行和操作，其中包括电机的启动、停止等操作和提供过载、缺相、短路、漏电等保护。
整套电控系统主要由“矿用隔爆型电控箱”和“矿用隔爆型操作箱”两部分组成，另外还包括瓦隔爆电铃、矿用隔爆照明灯、隔爆急停按钮、瓦斯断电仪等,此电控系统的结构紧凑、占用空间小、检修方便。
【电气系统使用条件】
(1)周围空气温度：-5℃～+40℃；
(2)能防止滴水的地方；
(3)大气压力：80kPa～110 kPa；
(4)相对湿度：≤95%（ +25℃）；
(5)无破坏绝缘的气体或蒸汽的环境中；
(6)与水平面的安装倾斜度不超过16°；
(7)有瓦斯和煤尘爆炸危险的煤矿井下场所。
【型号、形式及技术参数】

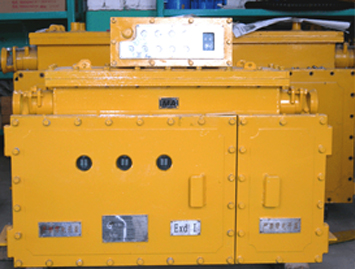

电控箱
●型号 KX B2—55 / □ E
●型式：矿用隔爆型，防爆标志ExdI。
●技术参数
(1) 额定电压：三相AC1140/660V/380V 50Hz；
(2) 额定电机总功率：60KW；
(3) 外形尺寸：1170×395×660( L×W×H )mm
操作箱
●型号 CX B 2 - 36 E
(1) 防爆型式：矿用隔爆型 ExdI
(2) 工作参数： AC36V 300mA
(3) 外形尺寸：160×290×400( L×W×H )mm
